MR uređaj Siemens MAGNETOM RT Pro edition Skyra 3T

U našoj ustanovi za dijagnosticiranje tumora u svim fazama koristimo precizni uređaj za magnetsku rezonanciju, Siemens Magnetom RT Pro edition Skyra 3T, koji je posebno prilagođen za onkologiju.

• Snaga polja 3 Tesla
• Bore size 70 cm Open Bore design
• Dužina 173 cm
• Težina (za vrijeme korištenja) 7.3 tona
• Minimalna potrebna veličina prostorije 31 m²
• RF Tim [204 x 48] [204 x 64] [204 x 128]
• Gradient strength XQ Gradients (45 mT/m @ 200 T/m/s)
• Potrošnja helija Zero Helium boil-off tehnologija

Napredni sustav syngo.MR OncoCare kao dio syngo.MR Oncology workflowa omogućava precizno praćenje onkoloških promjena što u konačnici pomaže utvrditi je li liječenje učinkovito ili se korišteni pristup potencijalno treba ponovno razmotriti. Sada je moguća usporedba do osam testova u različitim vremenskim točkama, vizualizirajući regionalne promjene karakteristika tkiva.

Ekstenzija MR Oncology workflowa, syngo.MR OncoCare, nudi bogat izbor mogućnosti za histogramsku analizu kroz višestruke točke u vremenu:

• VOI (value of interest) i ROI (region of interest) histogramska analiza
• Intuitivno korištenje boje za tri histogramske domene
• Predlošci za histogramsku analizu koji se mogu memorirati
• Back-mapping histogramskih boja na referentnom prikazu
• Mogućnost spremanja u .CSV format vrijednosti intenziteta piksela
• Trending plot
• Unaprijeđena komunikacija prema posrednicima i onkolozima uz pomoć back-mapping funkcionalnosti
• Dodatne mogućnosti za istraživanja uz pomoć mogućnosti spremanja podataka

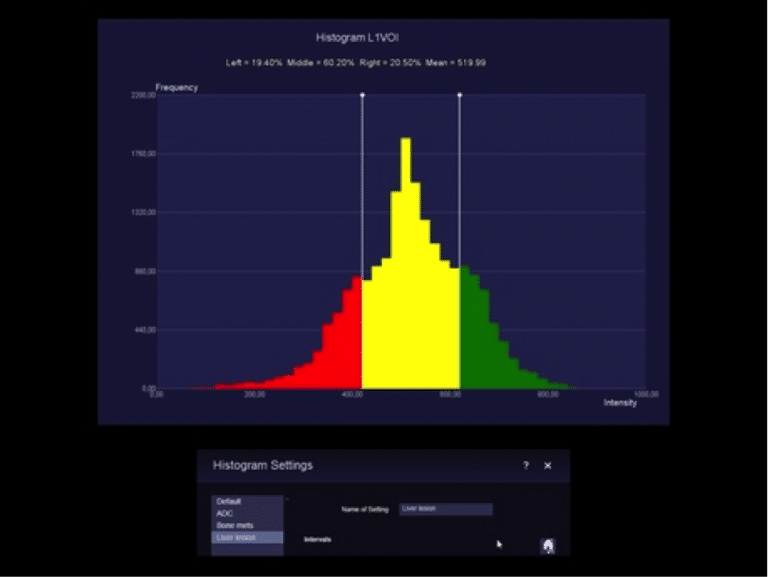

Histogrami: ovdje je crvenom bojom označen nizak ADC (area of concern), a zalenom visoki ADC koeficijent (not of concern).

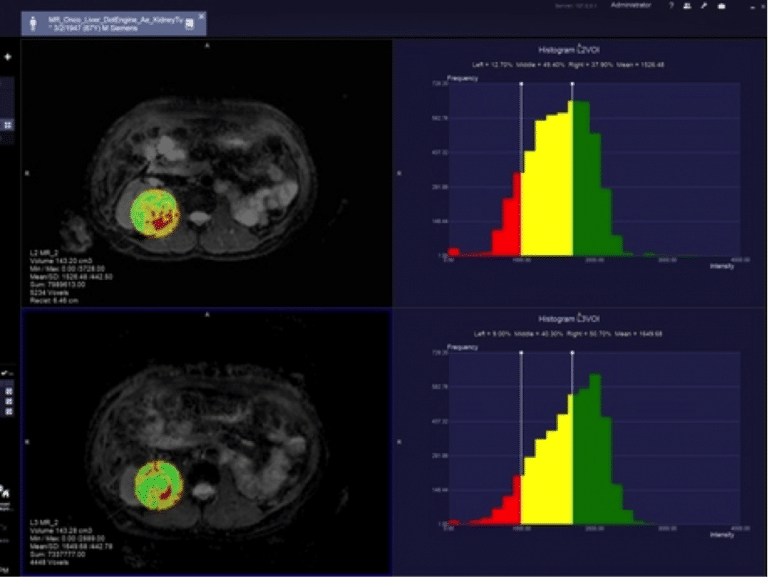

Označena područja interesa mogu biti “back-mapirana” s bojama koje odgovaraju histogramskim vrijednostima. Ovdje pacijentov histogram indicira rast u promatranom području između prvog pregleda (8% donji red) i follow-up pregleda (11% gornji red) te indicira mogućnost da pacijent ne reagira na terapiju.

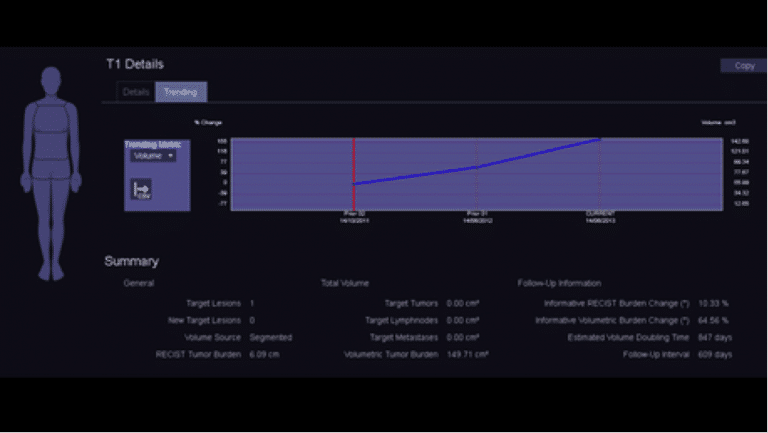

Trending plots – mogu biti pohranjeni i uvršteni u strukturirana izvješća.

syngo.MR Onco Engine kombinira mogućnosti koje omogućavaju efikasnu onkološku analizu i izvješće, a uključeni workflovovi su: Onco Multi-Region, Onco Brain, Onco Liver, Onco TimCT

syngo.MR 3D Lesion Segmentation pruža korisnu volumetrijsku evaluaciju promjena.

Onco Reporting: Svaki workflow sadrži vlastiti predložak za izvješća i onkološku klasifikaciju rezultata. Kalkulacije reakcija sukladne su s RECIST i WHO kriterijima reakcija.

syngo.MR Onco workflowovi automatski i brzinski strukturiraju velike količine podataka u predloške fokusirane na onkološku analizu. Svaki workflow sadrži vlastiti predložak za follow-up analizu (optimizirano za prikaz na dvostrukom monitoru). 3D segmentacija promjena posebice je korisna kod onkoloških primjena (npr. volumetrijska evaluacija tumora, limfnih čvorova i metastaza), ali i također kod neonkoloških promjena s dostatnim kontrastom prema okružujućem tkivu). Intuitivni alati za uređivanje omogućavaju prilagodbu segmentaciji u slučaju da je ona potrebna. Savršeno preklapanje s TimCT Onco i syngo.MR Onco Engineom omogućava optimizirani workflow od skeniranja, preko procesiranja pa sve do analize.

The Onco Suite MR device contains a collection of sequences, protocols and measurement tools that lead through a detailed assessment of a range of oncological conditions. It allows a full body scan for metastases in a single continuous motion with the TimCT Onco Dot Engine system.
Together with integrated management, this innovative technology improves patient throughput and provides great display quality.

The Team Coil interface is powered by a multitude of chest spirals that result in flexible breast display options to suit the diverse needs of patients. From a clinical presentation to help directing a biopsy, MAGNETOM Skyra offers a wide selection of chest coils and provides excellent display quality. Additionally, the Open Bore (70 cm) contained in the Skyra MAGNET enables comfortable reception of more patients. Breast Dot Engine offers different workflows for optimized display quality and consistency.

Find out more about breast magnetic resonance imaging here.

With the help of high-density body and spiral spirals or in combination with the endorectal spiral, the MAGNET Skyra provides an excellent multiparametric representation of the prostate in terms of morphology, physiology and function. Together with special solutions for analysis and reports, the workflow for prostate MRI is comprehensive.

Find out more about prostate magnetic resonance imaging here.

The Cardiology Package contains comprehensive 2D routine cardiology applications ranging from morphology and ventricular function to tissue characterization. Dot’s built-in navigation and increased Tim 4G SNR helps physicians make cardiology part of the clinical routine. The Cardiac Dot Engine helps eliminate one of the biggest challenges in cardiac MR by simplifying complete cardiac localization in just a few clicks.

MAGNETOM Skyra offers high resolution and speed protocols even for patients who are not fully cooperative in examination. MAGNETOM Skyra Neuro package includes advanced protocols for diffusion and perfusion and fMRI. They are combined with Tim 4G coils with high element density and the latest iPAT2 reconstruction techniques that help provide fast display and excellent SNR.

The Ortho package is a comprehensive collection of protocols for examining joints including the spine. The new Tim 4G Ultra High Density Coils for MSK Review offer enhanced SNR and anatomical coverage. Dot’s customizable workflows include AutoAlign and AutoCoverage for the knee, hip and shoulder. Advanced syngo WARP techniques offer the acceptability of artifact reduction functionality (such as MR conditional implants) and MPR planning for high-speed 3D measurements Inline 3D multiplanar reformatting that helps workflow efficiency.

Whether it’s brain changes or intracranial metastases, MRI helps make key clues for treatment planning with either IMRT or stereotactic radiosurgery. With the RT Dot engine, Siemens has produced special radiotherapy protocols for examinations of the brain and head and neck. These protocols are optimized for display during treatment with the help of flexible Tim 4G coils.

The 4G team enables high-channel body display thanks to the Body 18 and Spine 32 combination. MAGNETOM Skyra is also equipped with its own body imaging applications and provides ultra-fast high-resolution 2D and 3D protocols for the abdomen, pelvis, MR colonography, dynamic renal MRCP and MR utography. Abdomen Dot Engine also comes with standardized, efficient and comprehensive upper abdominal workflows with excellent display quality.

In prostate radiotherapy, organ size is often misjudged using CT alone. MR with its soft tissue contrast allows for more precise delineation of the prostate and surrounding organs. With the use of multiparameter MRI (diffusion-weighted imaging and spectroscopy), you can even see metabolically active areas of the tumor, which helps identify areas to increase the dose and allows for better tailored treatment planning for better results.

With RESOLVE, the diffusion-weighted display mode offers much better visibility to the magnet-prostate-2 changes and display quality, and common interference is reduced by a factor of three.

Using the Angio Suite that comes with the Skyra MAGNET, excellent MR angiography can be performed to show arteries and veins with or without the use of a contrast agent. For contrast displays, the Angio Dot Engine helps to achieve optimized bolus timing at each review. Real-time views and the AutoVoiceCommands feature help the user set the optimal breathing time, scan and contrast medium.

The time required for tissue relaxation in pediatrics differs greatly from the time required in the case of adults. Reasons for this are tissue developing, body size, faster heart rate, and level of cooperation during the examination. Protocols can also be customized to examine newborns.

Jedna od najizazovnijih skupina za ispitivanje jetre je rastuća populacija bolesnika koja nije u stanju zadržati dah. Dinamičko snimanje obično zahtijeva zadržavanje daha, ali mnoga djeca, stariji ili vrlo bolesni pacijenti ne mogu zadržati dah potrebno vrijeme ili uopće.
StarVIBE za ove pacijente nudi snažne preglede bez daha i kontrasta poboljšane artefaktima pokreta.

Uvijek pravi kontrast u dinamičnom snimanju jetre.

Dinamičko snimanje jetre ostaje tehnika povećana kontrastom. Upotrebom kontrastnog sredstva potrebno je uhvatiti pravu točku arterijske faze. Ako propustite ovo vrijeme, ključne arterijske informacije unutar jetre ostaju nevidljive.

TWIST-VIBE nudi visoku vremensku i prostornu rezoluciju s potpunom 4D pokrivenošću za multiarterijsko snimanje sa 100% preciznim vremenom kontrasta.

• Robusno i brzo snimanje jetre s potpunom 4D pokrivenošću
• Izvrsne slike za planiranje kirurške intervencije
• Pouzdano snimanje od prvog snimka
• Ušteda vremena i troškova
• Nema potrebe za reskanima

LiverLab omogućava procjenu masnoće i željeza i može se izvesti neinvazivno. To omogućava praćenje i / ili praćenje bolesnika sumnjivih na jetrene bolesti, osobito u ranim fazama bolesti.

Vrijednosti željeza i masti u jetri važni su pokazatelji raznih ozbiljnih bolesti. Rana procjena mogla bi biti odlučujući korak za bolje praćenje rane faze difuznih bolesti jetre kao što su steatoza i hemokromatoza.

LiverLab je dovoljno robustan i brz da se može implementirati u rutinsko kliničko snimanje sa samo nekoliko klikova.

Fibroza jetre s pridruženom cirozom i hipertenzijom tradicionalno zahtijeva biopsiju za dijagnozu. MR Elastografija (MRE) nudi mogućnost procjene relativne krutosti jetre neinvazivno.

syngo GRACE (Generalizirani ispit spektroskopije na dojkama) je tehnika jednostruke vokselove spektroskopije optimizirana za spektroskopiju dojke.

• Dodatne informacije u karakterizaciji lezija dojke uočene u MR dovode do bolje dijagnoze
• Može pomoći poboljšanju specifičnosti dijagnoza tumora
• Praćenje lezija dojke nakon kemoterapije

Povećani kolin-signal unutar tumora dojke, prikazan syngo GRACE.

BreVis biopsija je profesionalno rješenje za brz i precizan MR proces biopsije s automatskim izračunavanjem ciljnih koordinata. Korisničko sučelje nudi vodič za MR interventnog planiranja i podržava biopsije dojke, tj. Sentinelle Vanguard i pripadajući pribor. Radni tijek koji je lak za rukovanje omogućuje kraće vrijeme pregleda i za pacijenta i za operatora.

syngo RESOLVE (očitavanje segmentacije dugo promjenjivih eho-vlakova) revolucionarni je novi pristup za dobivanje visokokvalitetnih DWI slika čak i u područjima tijela koja su pod jakim utjecajem artefakata osjetljivosti. To je ne samo u velikoj mjeri bez izobličenja, već može pružiti i oštre snimke pri većoj prostornoj rezoluciji. syngo RESOLVE posebno je atraktivan za procjenu manjih lezija u širokom rasponu DWI i DTI pregleda.

Glavna područja primjene: snimanje mozga, kralježnice, dojke i prostate.

MRI omogućuje izvrstan kontrast mekog tkiva bez primjene doze, što ga čini idealnim za radioterapiju gdje bi se informacije prikupljene pomoću CT-a mogle obogatiti vrijednim MRI podacima. Napredne slikovne sekvence poput RESOLVE i MR spektroskopije daju dodatne patološke karakteristike, a korištenjem brzih izotropnih 3D sekvencija poput SPACE i VIBE moguće je postići bolju anatomsku povezanost.
